Zestaw ZG-3000/0.7 + nożyce NK-0.8
towar niedostępny
Opis

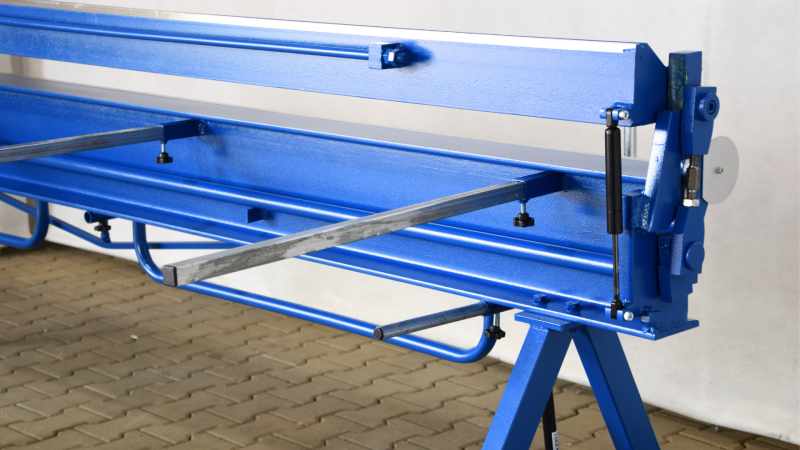

Zaginarka ZG-3000/0.7 jest maszyną o zwartej konstrukcji, prostą w obsłudze. Odpowiednie przekroje belek roboczych i masywne korpusy boków maszyny umożliwiają gięcie blach stalowych o grubości do 0,7 mm na długości 3 metrów bez odkształceń elementów roboczych.
Belka dociskowa i gnąca posiadają wycięcia pozwalające na obróbkę (gięcie) blachy z trzech stron. Takie rozwiązanie jest przydatne w przypadku wykonywania parapetów, zakończeń ogniomurów itp.
Parametry techniczne/wyposażenie:
- szerokość robocza - 3140 mm
- grubość zaginanej blachy – 0,7 mm ( dla Rm<400MPa )
- szerokość belki zaginającej – 25 mm
- maksymalny kąt gięcia – 135 stopni
- masa maszyny - 470 kg
- odkręcane nogi - znacznie ułatwiają transport i załadunek
- stelaż zakładany z tyłu maszyny do podtrzymania blachy
- przymiary do cięcia blachy
- kątomierz w wyposażeniu standardowym
- dwa siłowniki gazowe wspomagające podnoszenie belki dociskowej
- dwa siłowniki gazowe wspomagające podnoszenie belki gnącej
- kółka transportowe, każde ze stopą i hamulcem
Gabaryty maszyny:
- wysokość – 1.065 mm
- szerokość – 3.410 mm
- głębokość – 930 mm

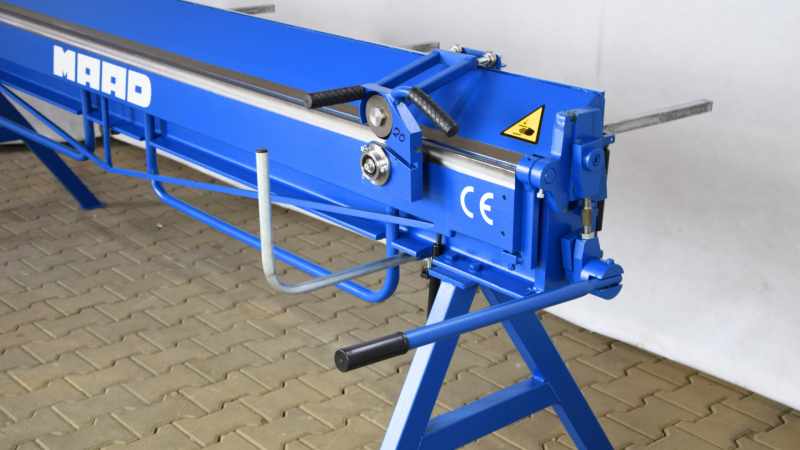

Nożyce krążkowe NK-0.8 służą do cięcia blach wzdłuż linii prostej. Do cięcia, nożyce zakłada się na belkę dociskową zaginarki. Mocowania oraz prowadnice nożyc są przystosowane do wszystkich produkowanych przez frmę „MAAD” zaginarek.
Parametry techniczne:
- szerokość robocza - w zależności od długości zaginarki
- max. grubość ciętej blachy – 0,8 mm (dla Rm<400 MPa)
- masa nożyc - 6 kg
Nożyce współpracują z zaginarkami naszej firmy (MAAD).
Po przerobieniu prowadnic (są odkręcane od korpusu) można nożyce używać do innych urządzeń.
Mocowanie głównych elementów nożyc realizowane jest w monolitycznym korpusie wykonywanym obrabiarką CNC w jednym zamocowaniu na stronę korpusu, co zapewnia bardzo dużą dokładność wykonania wszystkich powierzchni korpusu. Elementami roboczymi urządzenia są dwa noże krążkowe wykonane ze stali narzędziowej i poddane obróbce cieplnej. Noże są osadzone na sworzniach i ułożyskowane w piastach za pomocą łożysk kulkowych. Konstrukcja nożyc zapewnia punktowy styk ostrzy tnących co pozwala na samoostrzenie się noży podczas cięcia. Pięć łożysk tocznych prowadnic zapewnia bardzo dobre prowadzenie narzędzia podczas pracy.
Elementy nożyc wykonywane są na precyzyjnych obrabiarkach CNC.
Nożyce pokryte są podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesjonalnej, ogrzewanej i wentylowanej lakierni.
