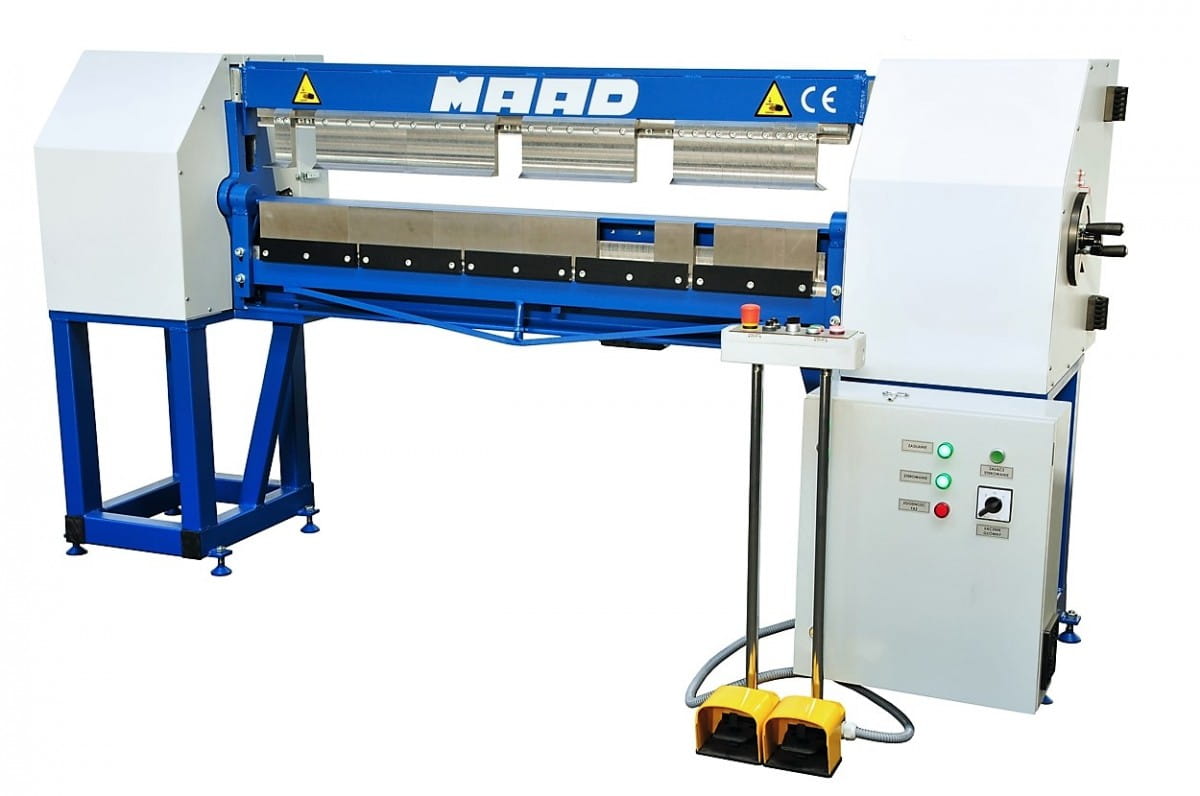

ZAGINARKA HSSM-1270/1.2 z napędem elektrycznym
towar niedostępny
Opis
Jest to nowoczesna maszyna o zwartej konstrukcji, prosta w obsłudze, funkcjonalna i niezawodna w użytkowaniu. Służy do zaginania blach cienkich do grubości do 1.2 mm dla Rm<400 MPa wzdłuż linii prostej pod określonym kątem. Zastosowane wymienne segmenty robocze w belkach dociskowej i gnącej dają duże możliwości zastosowania zaginarki nie tylko w branży dekarskiej, ale również w różnych gałęziach przemysłu, gdzie potrzebna jest powtarzalność i duża wydajność obróbek blach. Bezstopniowa regulacja prędkości belek roboczych z pulpitu zaginarki i możliwość ustawienia kąta gięcia blachy, stawia ten model zaginarki w grupie najbardziej funkcjonalnych maszyn tego rodzaju, oferowanych na naszym rynku przez producentów krajowych i zagranicznych. Rozwiązanie konstrukcyjne napędu belek: dociskowej i gnącej, chronione jest patentem NR 230852.
Parametry techniczne:
- - szerokość robocza - 1270 mm
- - max. grubość zaginanej blachy – 1,2 mm ( dla Rm<400MPa )
- - szerokość belki zaginającej – 15 mm
- - maksymalny kąt gięcia – 155 stopni
- - prześwit między belkami – 80 mm
- - masa maszyny - 650 kg
- - instalacja elektryczna 400 V
- - szerokości segmentów belki dociskowej i gnącej – 25, 30, 35, 40, 45, 50, 75, 100, 150, 200, 250, 270 mm
- - ustawienie kąta gięcia w zakresie 0 – 155 stopni
Gabaryty maszyny:
- wysokość – 1.370 mm
- szerokość – 2.460 mm
- głębokość – 840 mm

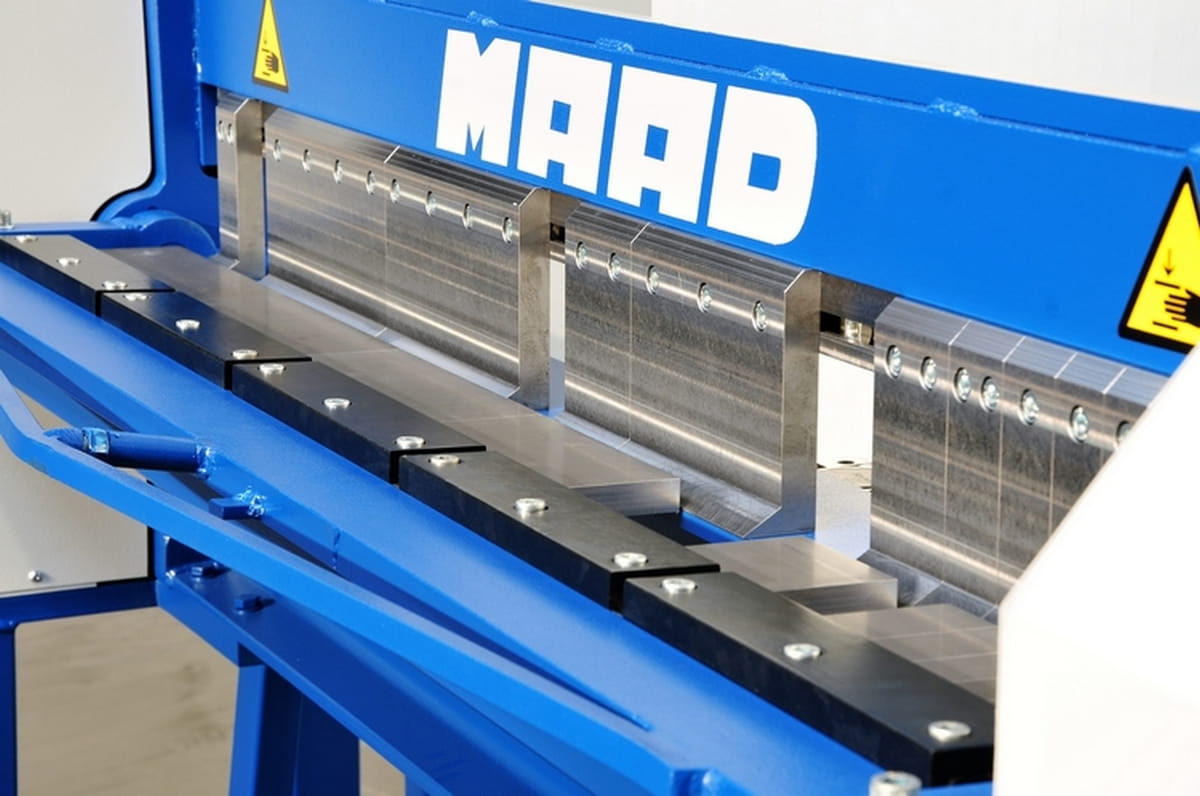

Głównymi elementami roboczymi zaginarki są belki: stała, dociskowa i gnąca.

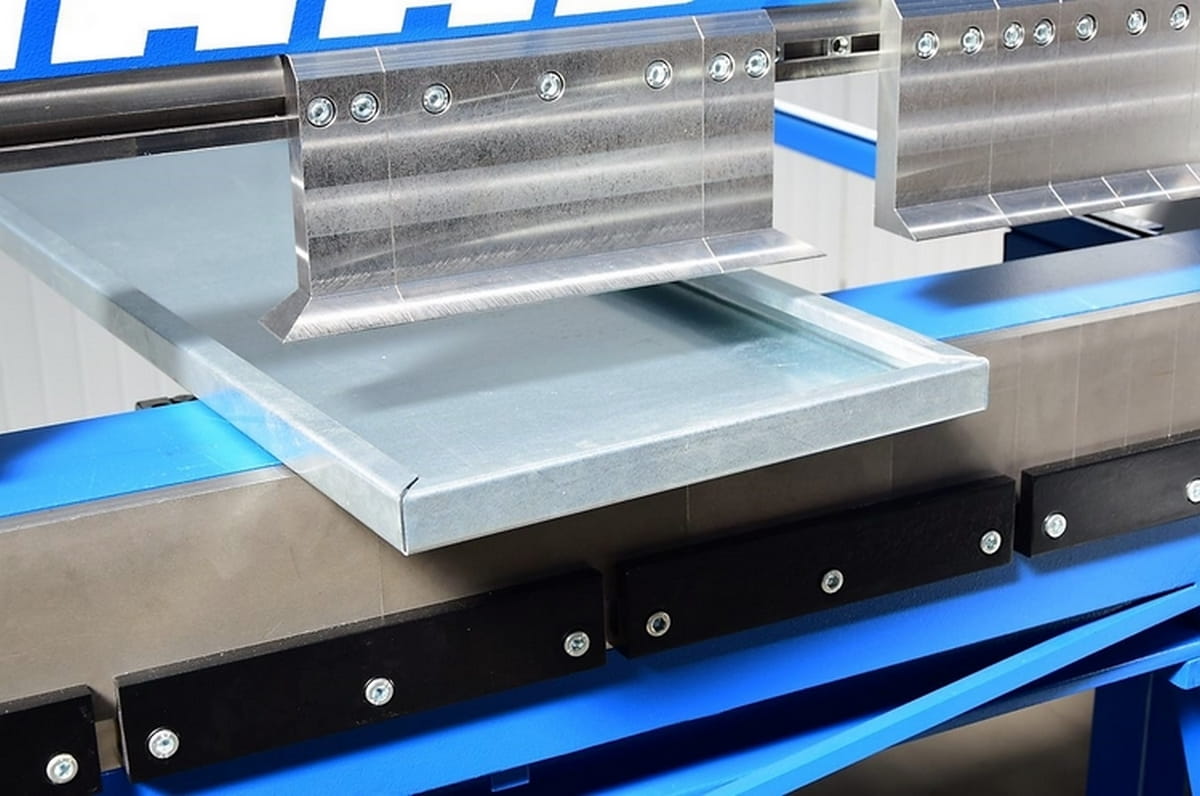

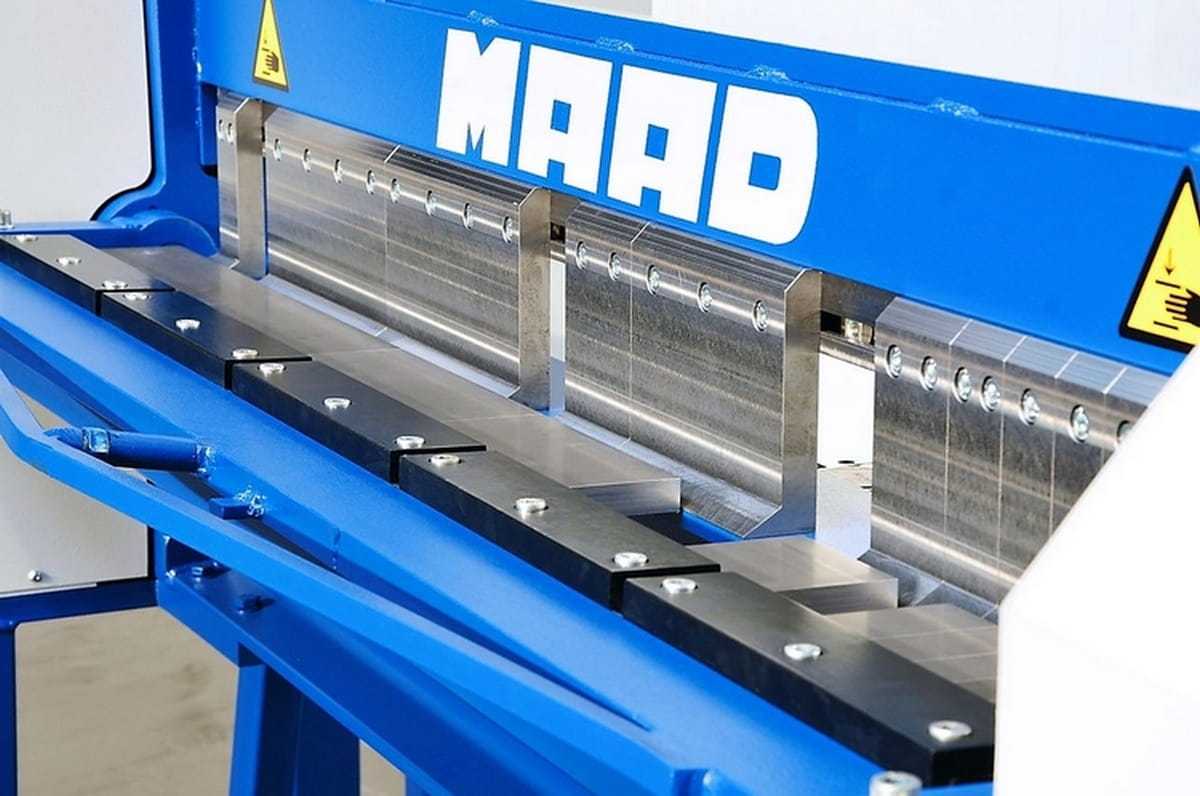

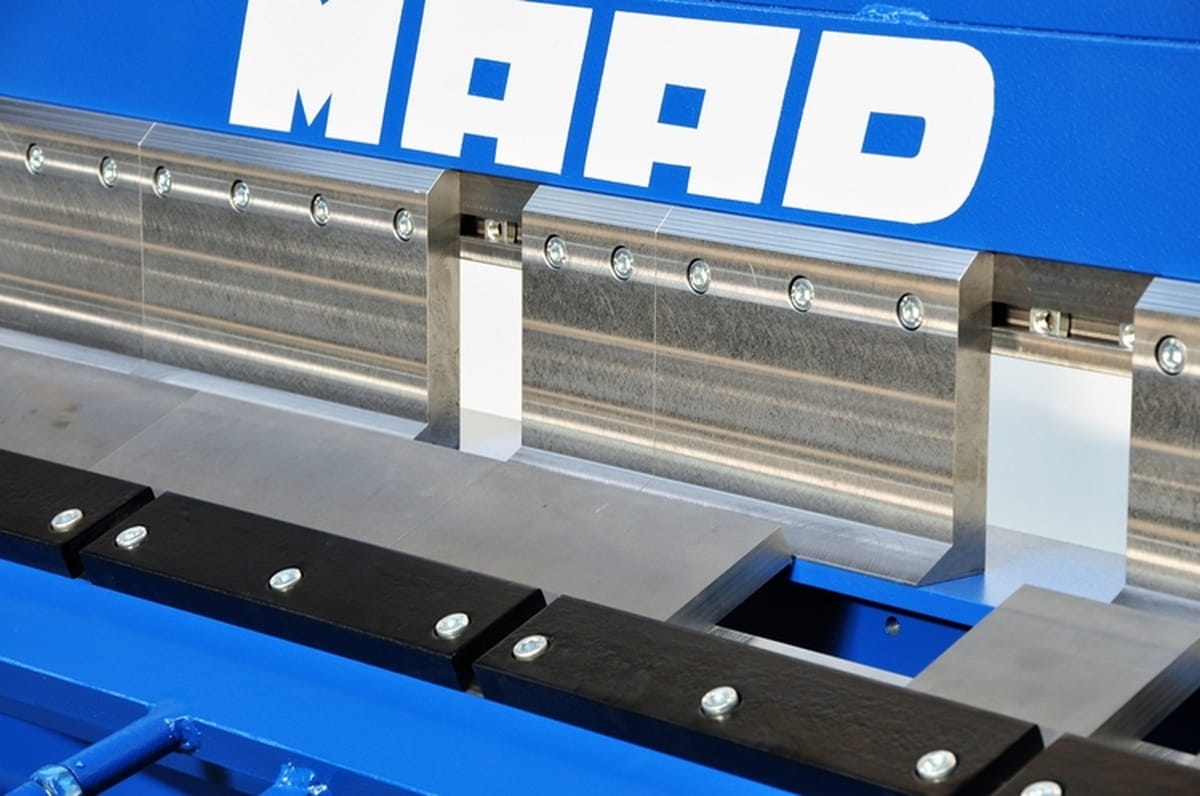

Belka dociskowa jest belką ruchomą służącą do zamocowania blachy w żądanym położeniu. Wyposażona jest w wymienne segmenty pozwalające na wykonywanie bardzo skomplikowanych obróbek. Jest podnoszona i opuszczana za pomocą pedałów nożnych a prędkość przesuwu belki ustawiana jest za pomocą potencjometru znajdującego się na pulpicie sterującym.

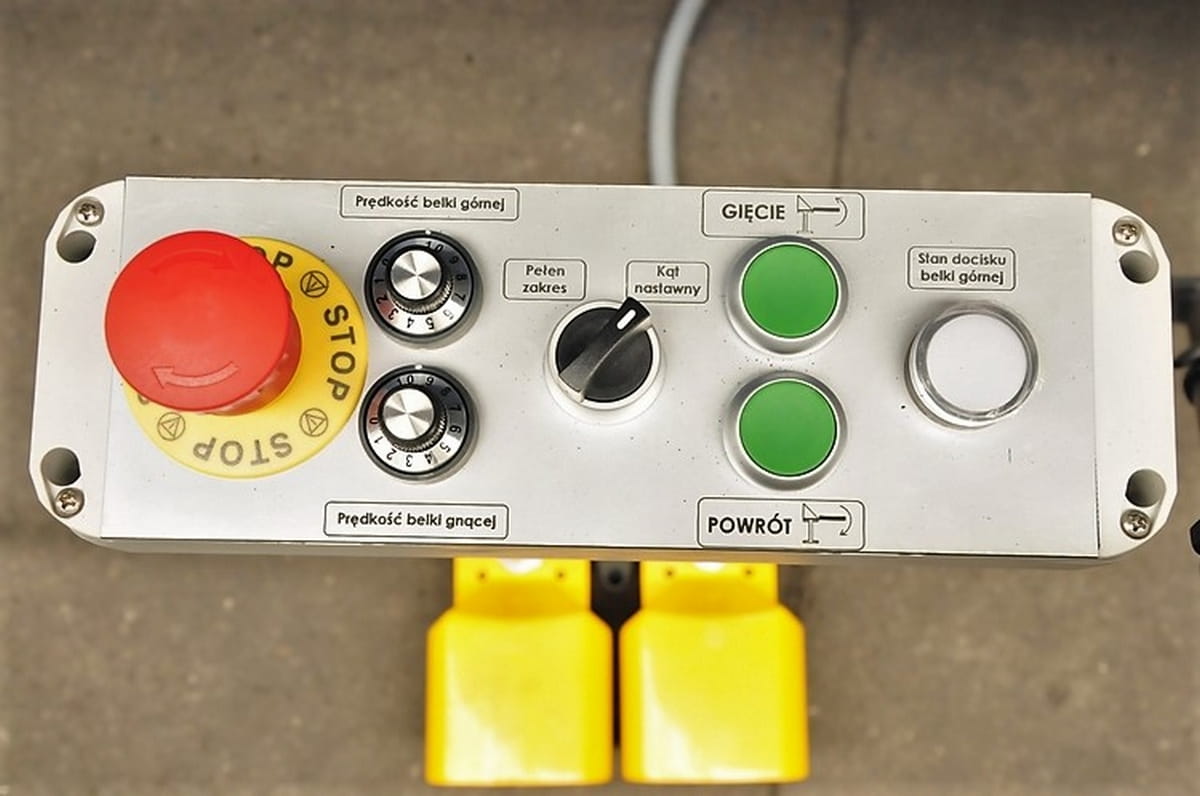

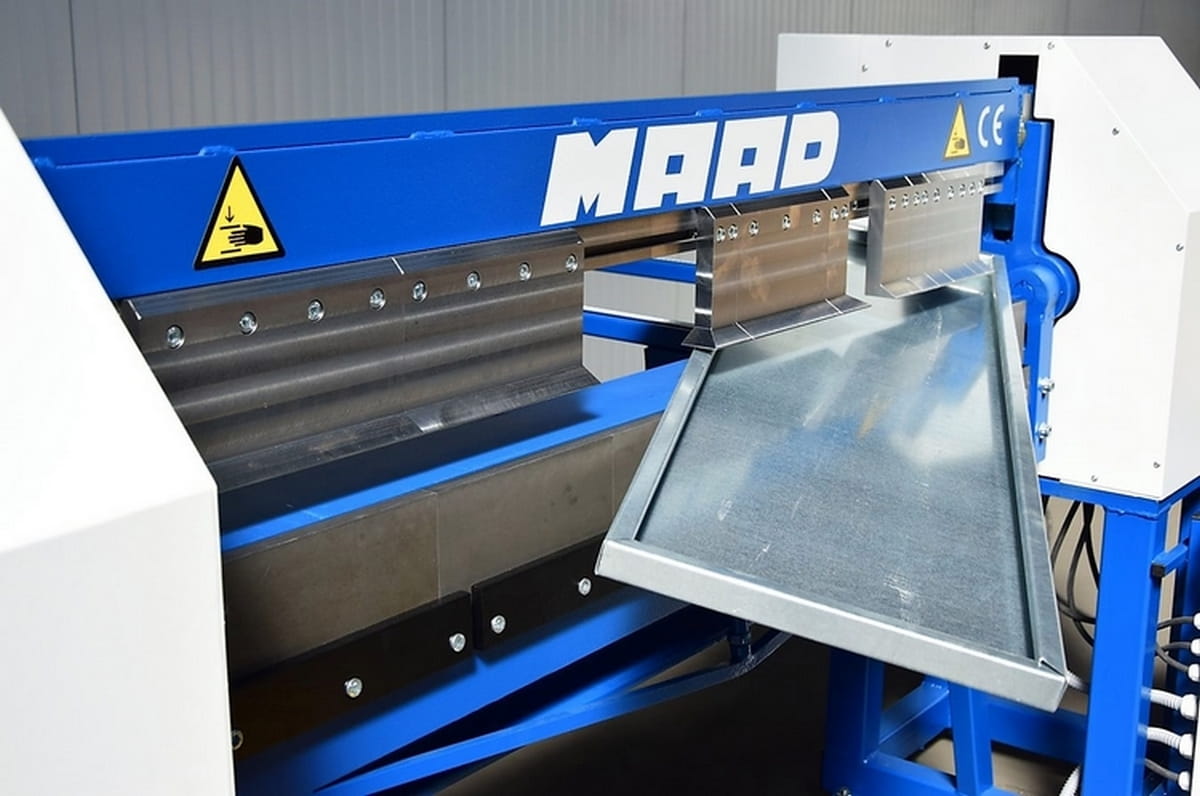

Belka gnąca również jest wyposażona w wymienne segmenty robocze. Ruch obrotowy belki gnącej realizowany jest za pomocą przycisków z pulpitu sterującego, a jej prędkość regulowana jest bezstopniowo za pomocą niezależnego potencjometru umiejscowionego na pulpicie sterującym.

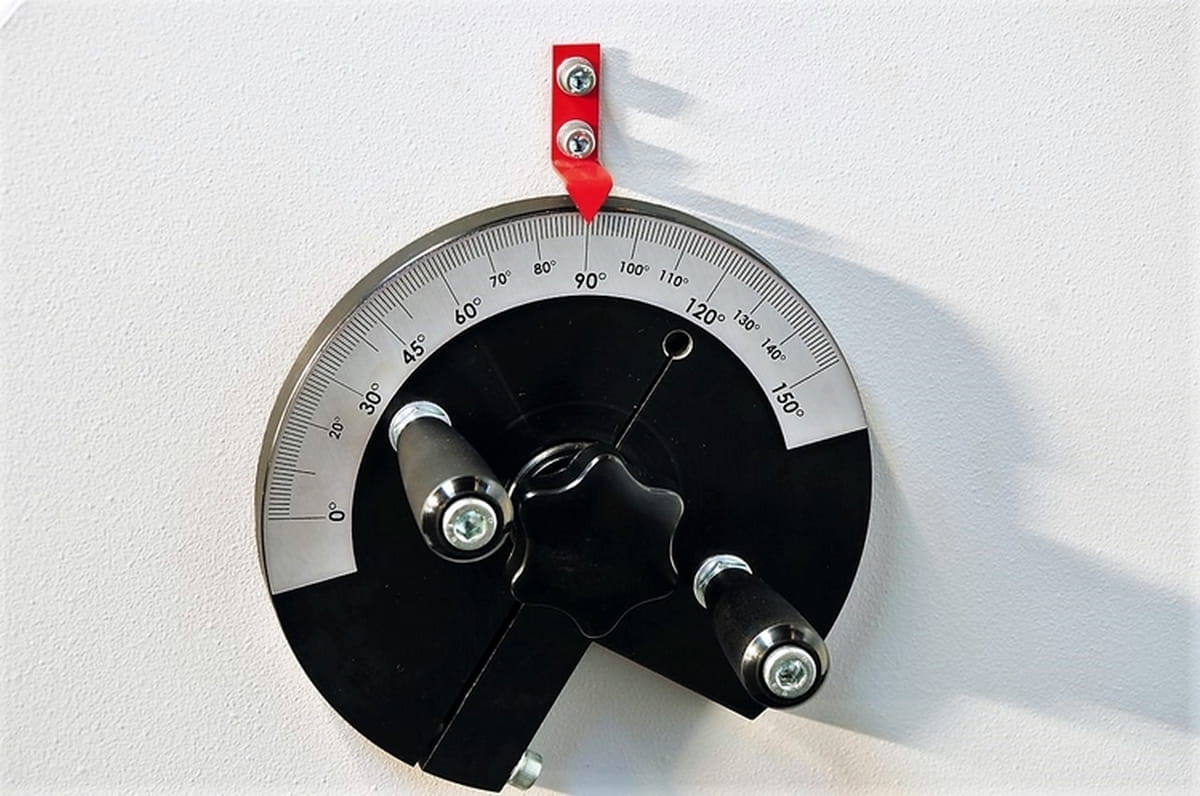

Pokrętło z blokadą umożliwia bezstopniowe ustawienie kąta gięcia zaginanej blachy w zakresie od 0 do 155 stopni. Wyboru zakresu ruchu belki gnącej (ruch do ustawionego kąta gięcia lub ruch w całym zakresie pracy belki gnącej) dokonywany jest za pomocą przełącznika znajdującego się na pulpicie sterującym zaginarki.
Elektryczno-mechaniczny napęd sterowany pedałami pozwala operatorowi posługiwać się obiema rękami - ruch belki dociskowej za pomocą pedałów nożnych umożliwia dokładne oburęczne ustawienie blachy w przestrzeni roboczej zaginarki.
Maszyna standardowo jest wyposażona w niezależne zderzaki z podziałką milimetrową do ustawienia położenia obrabianego materiału pełniące również funkcję stołu.
Instalacja elektryczna zaginarki przystosowana do zasilania z sieci trójfazowej prądu przemiennego 400 V / 50 Hz w 5-przewodowym układzie TN-S lub TN-C-S.
Dla bezpieczeństwa obsługi wszystkie elementy sterujące belkami roboczymi oraz zamontowane w pulpicie zaginarki zasilane są napięciem 24 V.
Elementy zaginarki wykonywane są na precyzyjnych obrabiarkach CNC.
Zaginarka pokryta jest podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesjonalnej, ogrzewanej i wentylowanej lakierni.
