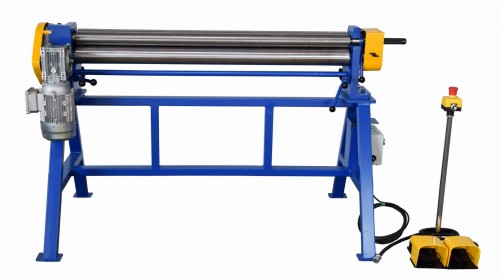

ZWIJARKA DO BLACHY ZW-1300/1.5 z napędem elektrycznym
towar niedostępny
Opis
Zwijarka ZW-1300/1.5 z napędem elektrycznym - produkt firmy „MAAD” - jest maszyną służącą do zwijania, wywijania rur cylindrycznych, rur stożkowych o małej zbieżności, rynien oraz wszelkiego rodzaju blach do grubości 1,50 mm i wytrzymałości na rozciąganie Rm do 400 MPa.
Głównymi elementami roboczymi zwijarki są 3 wały. Dwa z nich znajdujące się w przedniej części maszyny (górny i dolny) pełnią funkcję wciągania zwijanej blachy. Trzeci, z tyłu urządzenia, tzw. luźny dzięki regulacji położenia nadaje odpowiednią średnicę obrabianej blachy. Wał luźny jest podparty dwoma wózkami rolkowymi zamocowanymi na ramie wózków, przesuwającej się razem z wałem podczas jego regulacji. Takie rozwiązanie konstrukcyjne zapobiega odkształcaniu wału podczas zwijania blachy.
Dzięki dodatkowemu wyfrezowaniu w wale górnym można wykonywać na zwijarce zamki do rur spustowych. Wypinany z jednej strony wał górny umożliwia szybkie ściąganie obrabianego elementu. Zastosowana dodatkowa przekładnia łańcuchowa w zwijarce napędzająca wał luźny poprawia parametry pracy podczas zwijania.
Zastosowanie falownika w układzie elektrycznym pozwala na bezstopniową regulację prędkości obrotowej wałów roboczych z płyty czołowej falownika lub potencjometrem znajdującym się przy pedałach sterujących maszyny (załączających lewe i prawe obroty). Do napędu zwijarki nie potrzeba zasilania trójfazowego - zasilania jest napięciem jednofazowym 230 V.
Maszyna jest wyposażona w wyłącznik bezpieczeństwa i posiada deklarację zgodności z normami Unii Europejskiej.
Parametry techniczne:
- Max. grubość blachy: 1,5 mm dla Rm < 400 MPa
- Moc silnika: 1,1 kW
- Przekładnia motoreduktora: 1:30
- Zasilanie maszyny: jednofazowe
- Prędkość obrotowa wałów górnego i dolnego: 0 – 26 obr/min
- Prędkość przesuwu obrabianej blachy: 0 – 7,3 m/min
- Maksymalna szerokość arkusza blachy: 1.250 mm
- Średnica wałów roboczych: 1x60 mm, 2x90 mm
- Minimalna średnica zwijanej blachy: 100 mm
- Maksymalna średnica zwijanej blachy: 1000 mm
- Masa: 330 kg
Gabaryty maszyny:
- wysokość – 1.100 mm
- szerokość – 1.800 mm
- głębokość – 700 mm
Elementy zwijarki wykonywane są na precyzyjnych obrabiarkach CNC.
Maszyna pokryta jest podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesjonalnej, ogrzewanej i wentylowanej lakierni.
